友人宅のテレビ配線を整理したので、詳細を投稿します。
ケーブル類を細く短くそして黒にするように努めました。

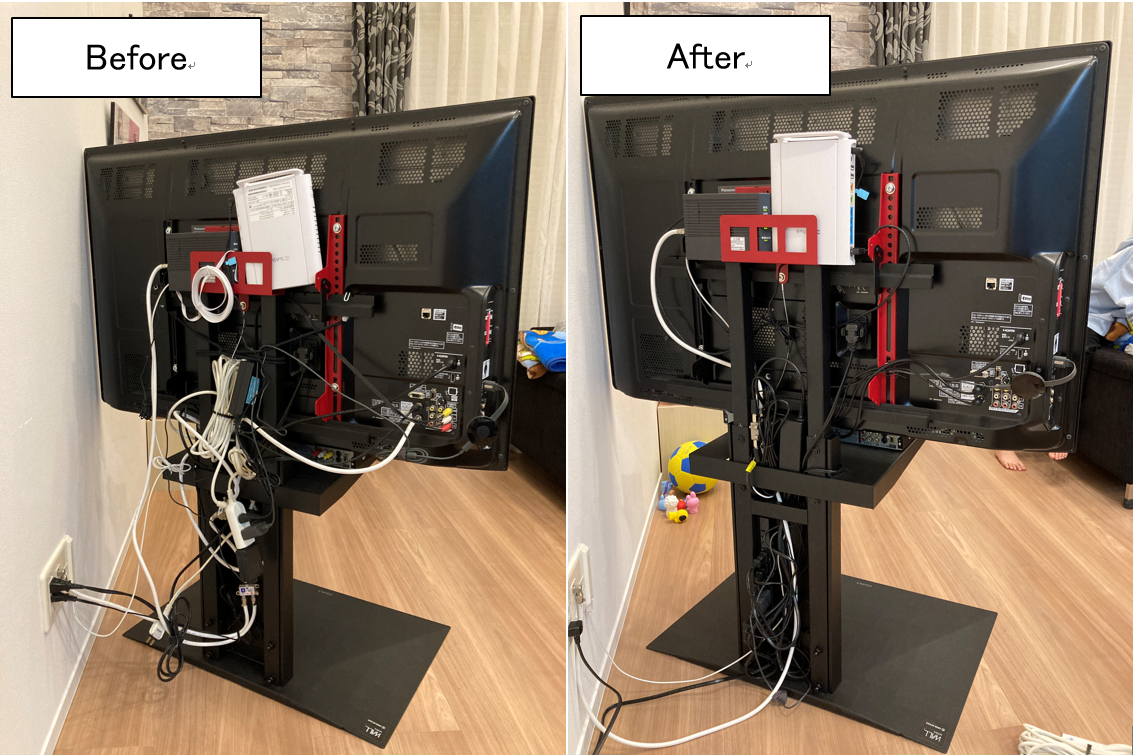

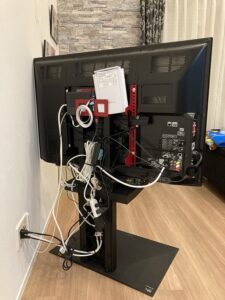

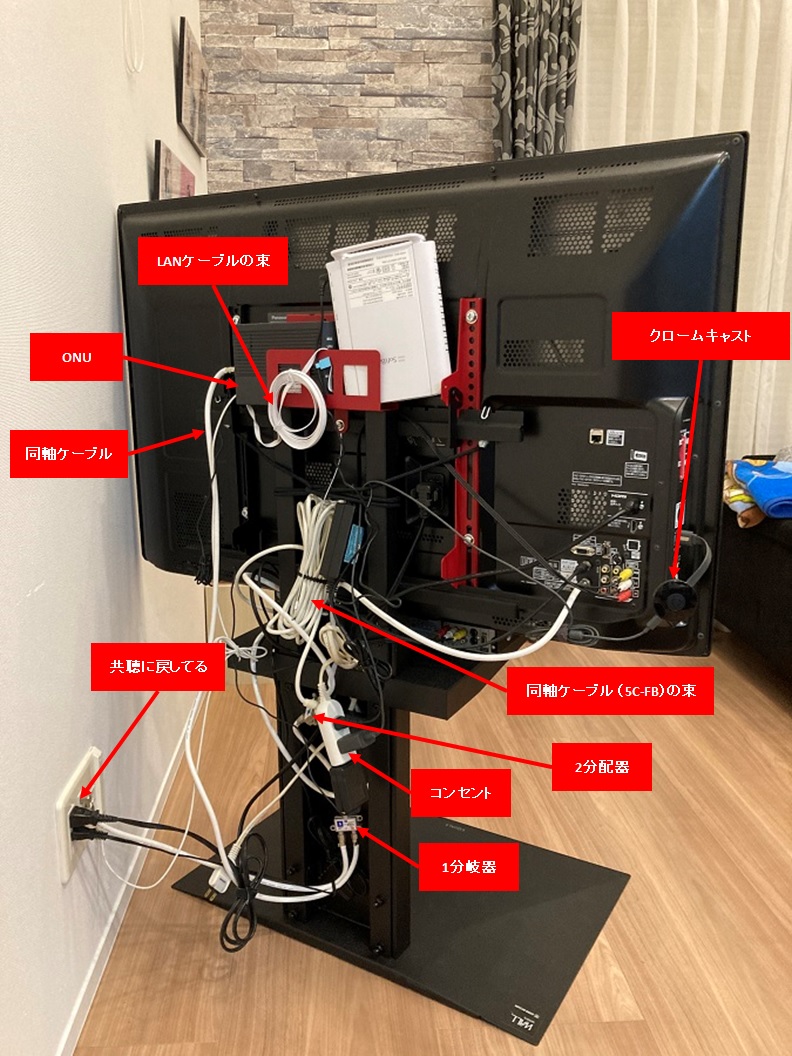

配線はこのような状態でした。

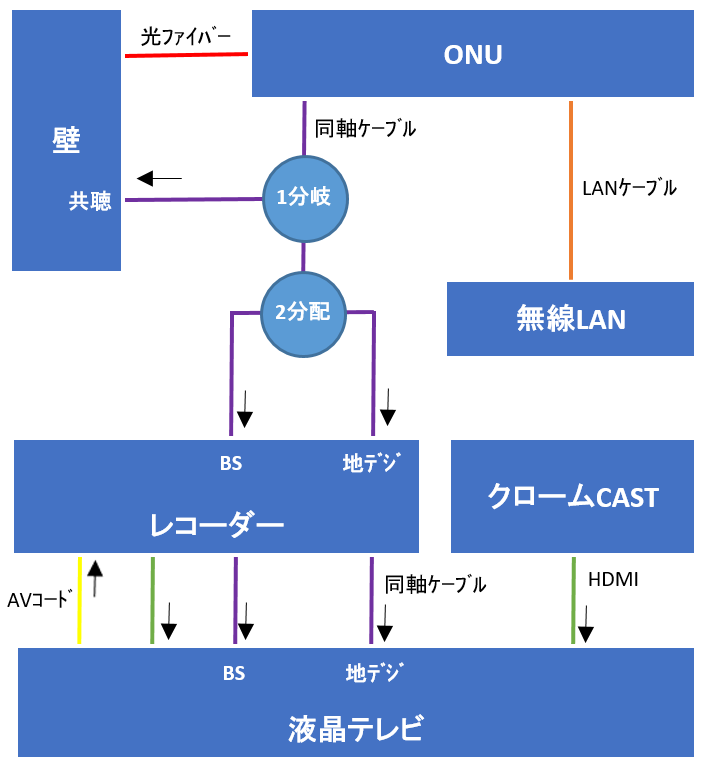

系統はこんな感じです。

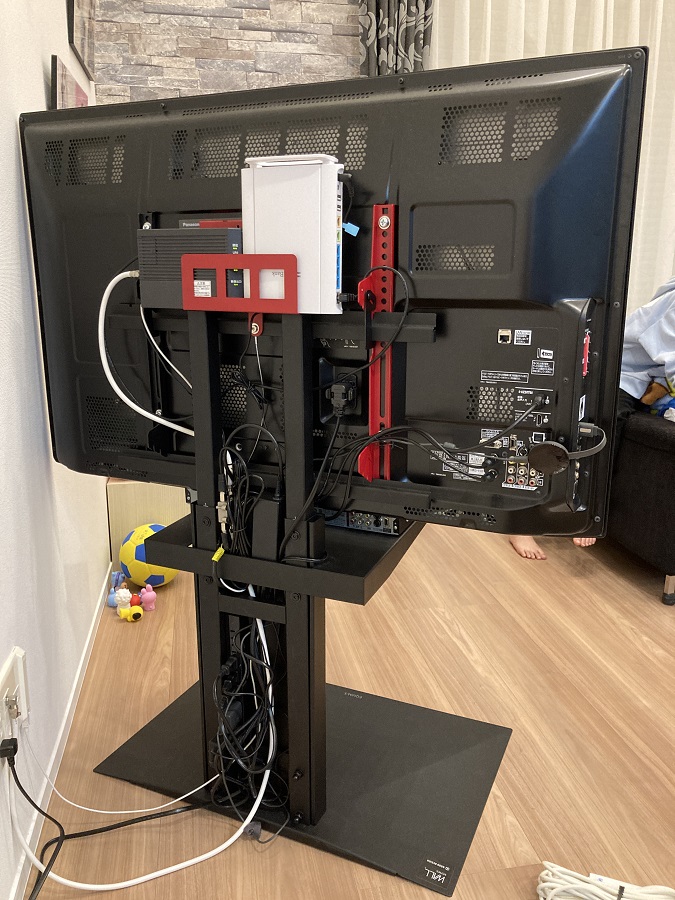

仕上がりはこんな感じです。

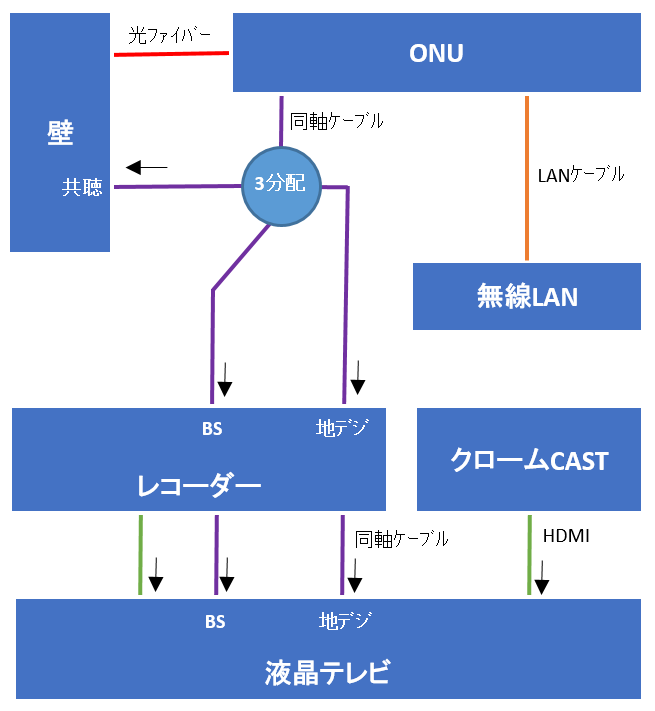

系統はこんな感じです。
接続されている機器
- テレビ
- レコーダ
- ONU
- 無線LAN
- クロームキャスト
今回のコンセプト
黒、細い、短いをテーマに配線を購入しました。
LANケーブルを短い物に変更
黒くて細めのケーブルに交換しました。
エレコム LD-GPN/BK1(ブラック) Cat6準拠LANケーブル 1m
同軸ケーブルを細く短いものに変更
こちらも黒くて細めにケーブルに交換。
元が5CFBでしたが、2.5CFBに交換。細いケーブルは伝送距離が短くなりますが、1m程度ならその影響は無視できます。
[1m][R]4K8K放送対応/極細S-2.5C-FBアンテナケーブル/両側F型コネクタ(接栓ネジタイプ)ブラック FNT-2CNN-SB10/FNT2CNNSB10
テレビ系統の分配器を1つに集約
フレッツのマニュアルでは1分岐のOUTをホーム共聴に戻すようになっています。
品質面ではその通りですが、今回は配線整理なので妥協できる範囲と判断し、3分配に集約しました。
分配器はメルカリで500円で購入しました。
電源を大きめのタップに集約

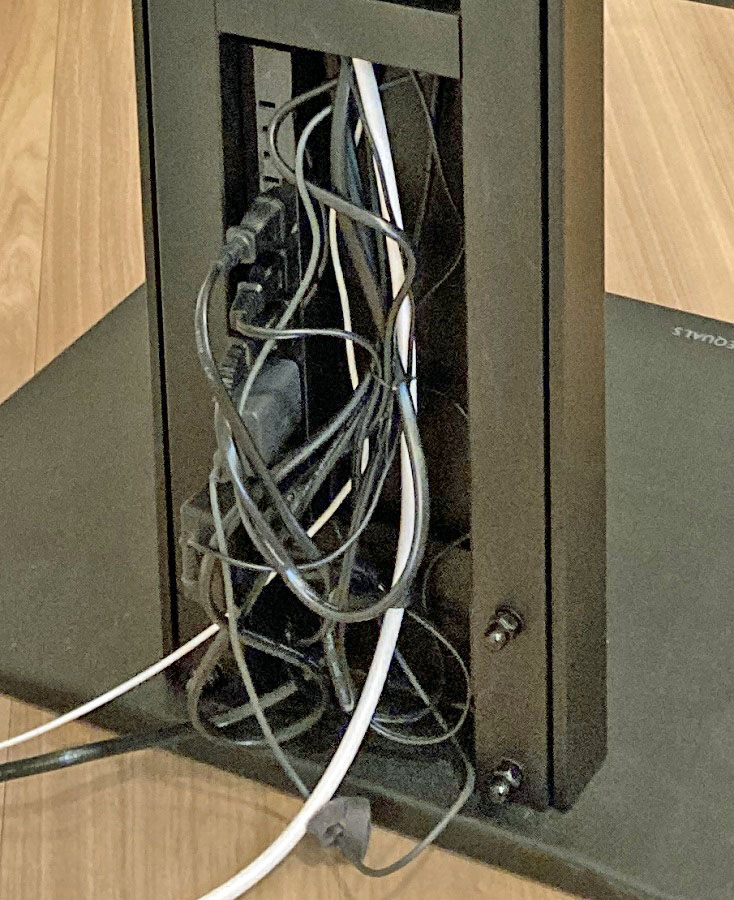

電源周りはごちゃごちゃ感が残ってしまいました。しかし、電源タップが収まってくれたのは良かったです。
使用した電源タップは電極が均等に配置されており、大きいアダプター挿し時など、半分ずらせばよいので省スペース化には便利です。
差し込みフリータップ メーカーサイト
ヤザワ H85015BK2(ブラック) 差し込みフリータップベーシック 8.5個口(上挿し) 1.5m
倒れてこないように両面テープで2cm程留めてえあります。
AVコード撤去
テレビ画面が録画できるようにつながっていましたが、使っていないとのことなので、撤去しました。
ゲーム画面などを録画するときに使用していた時の名残のようです。
